เลื่อยโซ่ไฟฟ้า โครงสร้าง

แม้ว่าเลื่อยโซ่ไฟฟ้าจะมีหลายยี่ห้อและรุ่น แต่โครงสร้างก็คล้ายกัน และสอดคล้องกับหลักการออกแบบตามหลักสรีรศาสตร์
เบรกโซ่หรือเรียกอีกอย่างว่าเบรก ซึ่งเป็นอุปกรณ์ที่ใช้หยุดการหมุนของโซ่อย่างรวดเร็ว ส่วนใหญ่จะใช้สำหรับเบรกเลื่อยโซ่ในสถานการณ์ฉุกเฉิน และเป็นหนึ่งในฟังก์ชันด้านความปลอดภัย
เฟืองโซ่เลื่อยหรือที่เรียกว่าเฟือง ใช้ในการขับเคลื่อนชิ้นส่วนที่เป็นฟันของโซ่เลื่อย จะต้องตรวจสอบการสึกหรอก่อนใช้งานและเปลี่ยนให้ทันเวลา
ที่จับด้านหน้า—ที่จับที่ติดตั้งไว้ด้านหน้าเลื่อยโซ่หรือที่เรียกว่าที่จับด้านข้าง แผ่นกั้นแฮนด์ด้านหน้า หรือที่เรียกว่าแผ่นกั้นนิรภัย ซึ่งเป็นแผงกั้นโครงสร้างที่ติดตั้งด้านหน้าแฮนด์ด้านหน้าและแผ่นนำของเลื่อยโซ่ โดยส่วนใหญ่จะติดตั้งไว้ใกล้มือจับด้านหน้า และบางครั้งก็ใช้เป็นคันโยกควบคุมโซ่เบรก เป็นของหนึ่งในฟังก์ชั่นความปลอดภัย
แผ่นนำหรือที่เรียกว่าแผ่นโซ่ ซึ่งเป็นโครงสร้างรางแข็งที่ใช้เพื่อรองรับและควบคุมโซ่เลื่อย ตรวจสอบการสึกหรอของร่องไกด์ก่อนใช้งาน ซ่อมแซมไฟล์ให้ทันเวลา และเปลี่ยนใหม่หากจำเป็น

ปั๊มน้ำมันแบบธรรมดาหรือแบบอัตโนมัติซึ่งเป็นอุปกรณ์ที่ใช้ในการเติมเชื้อเพลิงให้กับแผ่นนำและโซ่เลื่อย ตรวจสอบการจ่ายน้ำมันก่อนใช้งาน ปรับการจ่ายน้ำมันให้ทันเวลา และเปลี่ยนใหม่หากได้รับความเสียหาย
มือจับด้านหลัง—ด้ามจับที่ติดตั้งอยู่ด้านหลังเลื่อยโซ่ยนต์เป็นของด้ามจับหลัก

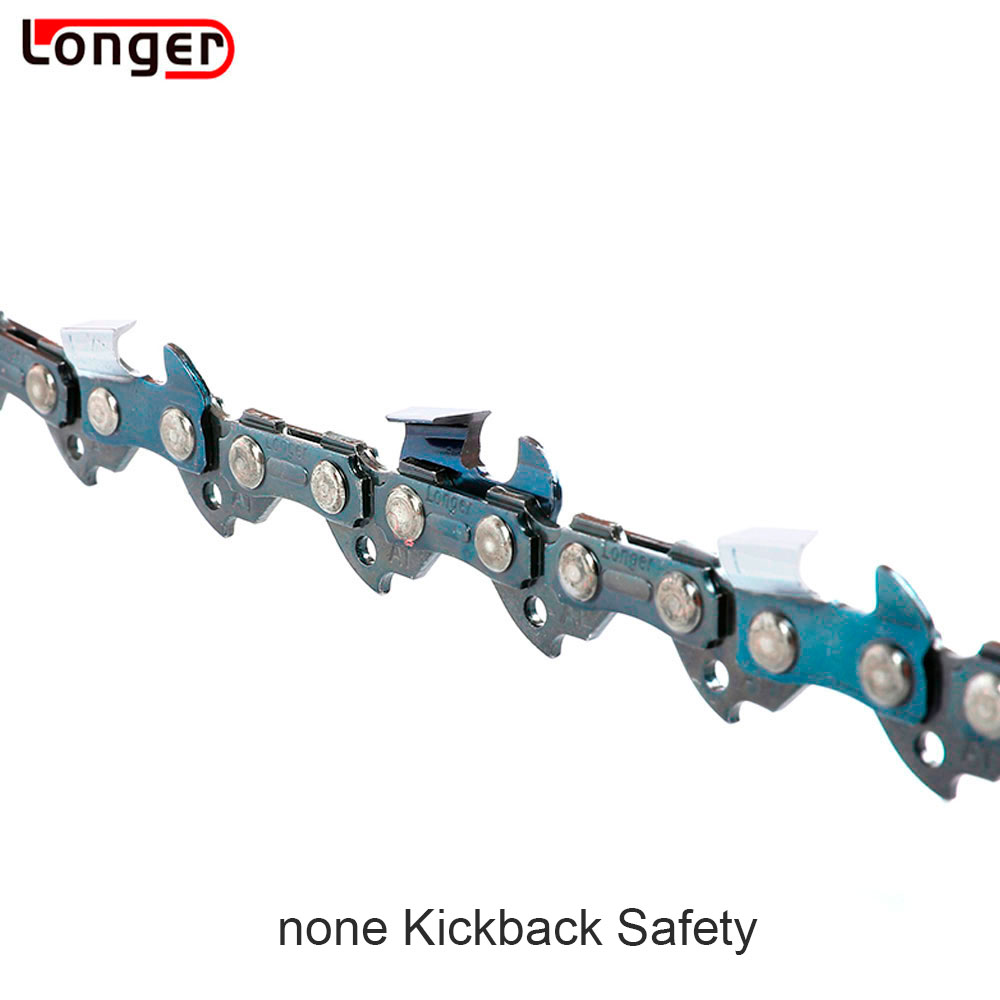

โซ่เลื่อย—โซ่แบบมีฟันสำหรับตัดไม้ ติดตั้งอยู่บนแผ่นนำ ก่อนใช้งาน ให้ตรวจสอบการสึกหรอ ซ่อมแซมไฟล์ให้ทันเวลา ตรวจสอบความตึงของไฟล์ และปรับให้ทันเวลา
ฟันตัดไม้—จุดที่ใช้เป็นจุดศูนย์กลางของเลื่อยโซ่ยนต์เมื่อตัดหรือตัด สวิตช์—อุปกรณ์ที่ใช้เปิดหรือปิดวงจรมอเตอร์เลื่อยโซ่ยนต์ระหว่างการทำงาน
ปุ่มล็อคตัวเองหรือที่เรียกว่าปุ่มนิรภัย ใช้เพื่อป้องกันการทำงานสวิตช์โดยไม่ตั้งใจ หนึ่งในฟังก์ชั่นความปลอดภัยของเลื่อยไฟฟ้า แผ่นกั้นส่วนหัวการ์ด—อุปกรณ์เสริมที่สามารถติดตั้งได้ที่ปลายไกด์เพื่อป้องกันไม่ให้โซ่เลื่อยที่ปลายไกด์สัมผัสกับไม้ คุณลักษณะด้านความปลอดภัยอย่างหนึ่ง
